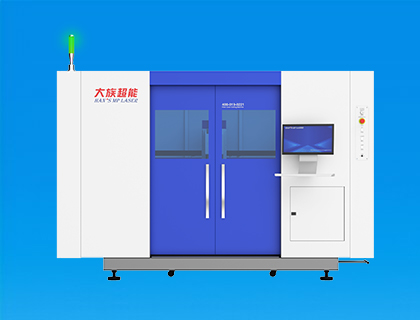

大族超能激光切割設備
一臺運行穩定故障率低的激光切割設備，在設備出廠前需要進行哪些高標準檢驗?zāi)兀?br /> 一、技術文件及資料：
1、與采購設備相符的設備安裝圖、電氣原理圖、電氣接線圖，機械結構圖、使用說明書、合格證、裝箱單、、易損件清單、系統軟件備份(可以提供電子版情況下提供電子版，如若不可則提供2份紙質文檔)。
2、傳動系統主要構件清單(成對高精密軸承、高精密直線滾珠導軌、高精密減速機及齒輪、高精密齒條)型號、價格以及相關參數;
3、氣動系統主要構件清單(減壓閥、節流閥、單向閥、壓力開關、氣缸、電磁閥、電控比例閥)的品牌、型號、價格;
二、實物驗收
1、比對裝箱單，確認設備配件及隨機附件數量;
2、安裝尺寸、位置要求：以我方議定的設備安裝圖為準;
3、龍門式激光切割機基礎精度檢驗
1)X軸縱向?qū)к壍闹本€度工具或方法：直線度測量儀或直尺光隙法
2)X軸縱向?qū)к壍钠矫娑裙ぞ呋蚍椒ǎ核絻x
4、床身檢驗精度
1)X軸縱向?qū)к壍闹本€度工具或方法：直線度測量儀或直尺光隙法
2)X軸縱向?qū)к壍钠矫娑裙ぞ呋蚍椒ǎ核絻x
三、使用功能驗收：
1、X軸最大行程≥7m、Y軸最大行程≥2m、Z軸行程100mm≤L≥190mm;測量工具：卷尺，卡尺
2、切割板材厚度8mm時，切割速度≥1800mm;
工具：秒表
3、穿孔Q345板材厚度8mm時≤3s;
工具：秒表
4、最大切割厚度≤20mm;
方法：使用20mm厚度板材實驗
5、打標寬度≥，深度≥，速度≥10000mm/min(打標25cm長一字);工具：游標卡尺、秒表
6、超程保護裝置有效性檢測;
方法：設備開到最大行程是否會停止
7、安全性監測
方法：觸碰安全光電開關，設備停止;
8、由工藝工程師設計一個工件加工后實測加工精度;
工具：游標卡尺
四、填寫驗收報告，資產領用單，錄入ERP系統，所有文件及資料歸檔;
五、驗收完成。
